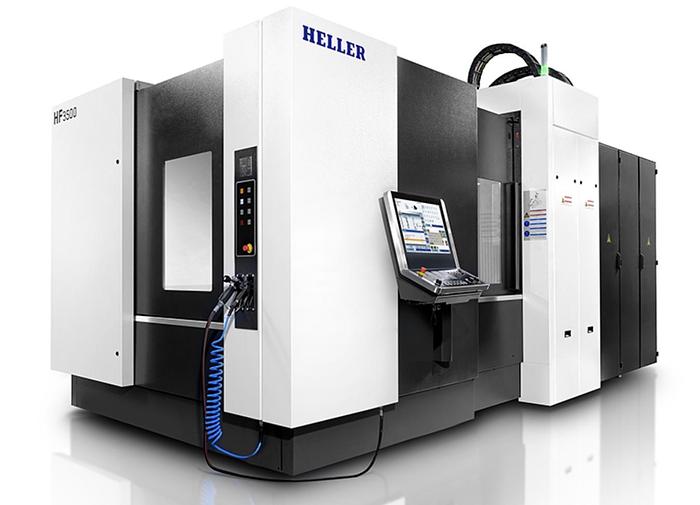

Centri di lavoro a 5 assi HF

Produttività a 5 assi: Centri di lavoro a 5 assi con il 5° asse nel pezzo per una lavorazione dinamica e produttiva

La nuova serie HF: la seconda generazione è ancora più produttiva e precisa

I centri di lavorazione a 5 assi della serie HF sono ottimamente equipaggiati per le elevate esigenze dei moderni processi di produzione. Grazie alla lavorazione su 5 lati e alla lavorazione simultanea a 5 assi è possibile svolgere numerose tipologie di lavorazione con un'unica macchina. Altamente produttiva e flessibile, semplice da gestire e da sottoporre a manutenzione con cambio pallet o con carico diretto sulla tavola.

La seconda generazione della serie HF si distingue per numerose ottimizzazioni, tra cui spiccano le nuove unità di lavoro con prestazioni potenziate e i vantaggi del sistema mandrino-zero di HELLER, con i minimi costi del ciclo di vita. L’opzione di un secondo azionamento nell’asse Z favorisce un utilizzo ancora più universale nella produzione di pezzi singoli. In sinergia con le comprovate produttività, precisione ed affidabilità tipiche di HELLER, garantiamo lavorazioni ancora più efficienti, precise e flessibili per le vostre necessità.

• Elementi principali
• Panoramica dei centri di lavoro a 5 assi della serie HF
• centri di lavoro orizzontali a 5 assi con cambio pallet di serie o carico diretto sulla tavola
• centri di lavoro universali con il 5° asse sulla tavola
• tavola girevole e orientabile CN con controcuscinetto e cinematica AB con unità di coppia altamente dinamiche di serie
• Mill-Turn: combinazione di fresatura e tornitura (opzione per HF 5500)
• 3 pacchetti di equipaggiamento: POWER, SPEED e PRO
• tempi chip to chip minimi grazie al rapido cambio utensili CN e alla massima velocità degli assi nel pacchetto di equipaggiamento SPEED e PRO (opzione)

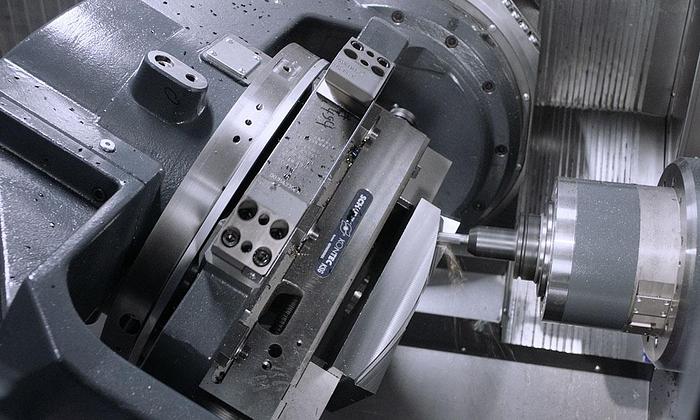

• lavorazione a 5 assi con le massime prestazioni: simultanea (opzione) e con assi rotativi impostati
• unità di lavoro con HSK-A 63 oppure HSK-A 100
• azionamento Gantry nell’asse Z (opzione)
• mandrino orizzontale per una ottimale caduta libera dei trucioli
• brevi tempi di inattività per la massima produttività
• ottima accessibilità per una facile gestione e manutenzione
• unità di controllo principale in versione console con schermo multi-touch da 24“ e interfaccia operativa HELLER
• facile da automatizzare con sistemi di movimentazione pezzi o pallet
• macchine con cambio pallet ottimali per la produzione in serie
• macchine con tavolo di carico per una perfetta produzione orientata alle officine

Concetto della macchina

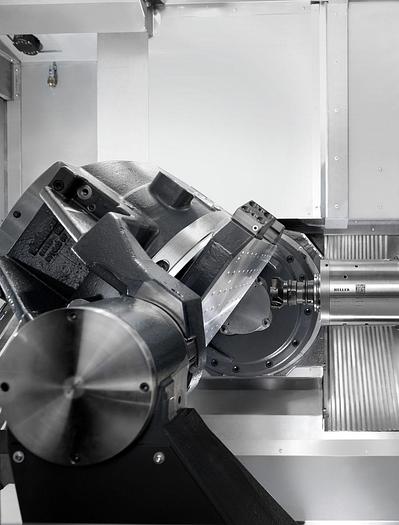

• I centri di lavoro a 5 assi della serie HF sono la perfetta combinazione di presunte contraddizioni, rigidità e dinamica. La chiave è il robusto basamento della macchina. L'alta precisione e la rapidità dei cicli di lavorazione sono garantite dall'esclusivo design della macchina HF: il quinto asse è situato sulla tavola, l'asse A/B ad azionamento diretto è supportato da un controcuscinetto.

Unità di lavoro

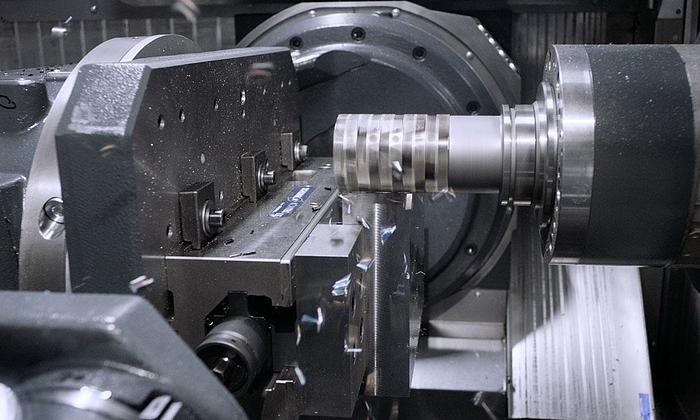

• La lavorazione a 5 assi richiede prestazioni massime da tutti i componenti di un centro di lavoro. Il mandrino deve essere particolarmente potente: altamente flessibile, coppia adeguata al compito da svolgere e adatto a diversi materiali. Con i centri di lavoro a 5 assi della serie HF vi offriamo una scelta di varianti potenti e affidabili per permettervi di lavorare con il mandrino più adatto alle vostre esigenze.

Gestione degli utensili

• Se dovete lavorare con un'ampia serie di utensili e allo stesso tempo reagire in modo flessibile alle nuove esigenze di produzione, abbiamo creato per voi i nostri centri di lavoro a 5 assi della serie HF. Potenti magazzini utensili e un preciso cambio utensili ad alta velocità, per ottimizzare i tempi chip to chip e garantire tempi di inattività costantemente brevi.

Gestione pezzi in lavorazione

• Sia con il cambio pallet che con il carico diretto sulla tavola, i centri di lavoro a 5 assi della serie HF sono predisposti in maniera ottimale per entrambi i concetti di carico. A seconda della versione, sono disponibili diverse misure di pallet, insieme a numerose opzioni. Potete così configurare la macchina secondo le vostre precise esigenze.

Sistema di automazione

• Le soluzioni di automazione HELLER sono concetti individuali che sviluppiamo appositamente per la vostra specifica produzione. Analizziamo le vostre esigenze ed elaboriamo una soluzione con la quale potete ottenere il massimo valore aggiunto. Per quanto è possibile, cerchiamo di ricorrere a soluzioni standardizzate. I centri di lavoro a 5 assi della serie HF sono predisposti per l'automazione di pallet e pezzi di lavorazione. Centri di lavoro a 5 assi HF: Sistema di automazione

Rimozione dei trucioli

• La stabilità termica è uno dei fattori decisivi per processi di asportazione truciolo sicuri ed estremamente precisi. Il calore nella struttura della macchina e nel pezzo in lavorazione indotto dai trucioli caldi può causare ad una perdita di precisione. Il nostro obiettivo è quindi: il più rapido smaltimento dei trucioli e l'apporto del liquido refrigerante direttamente attraverso il mandrino.

Tecnologia di controllo

• Nella prassi quotidiana, le operazioni devono essere sempre rapide. Il moderno sistema di controllo ad alte prestazioni Siemens SINUMERIK 840D sl con interfaccia operativa HELLER rende tutto più semplice e supporta perfettamente la vostra attività: con il comando intuitivo, la programmazione semplice, il supporto del ciclo e tutte le informazioni importanti sempre in vista.

Funzionamento e manutenzione

• Lavorando con le macchine HELLER della serie HF, avrete la costante percezione di quanta esperienza di ingegneria meccanica venga impiegata in questi centri di lavoro a 5 assi. Sia che vi trovate nella stazione di carico del pezzo, sia durante l’attrezzaggio degli utensili nel magazzino, durante la programmazione o la manutenzione, il vostro comfort, la vostra sicurezza e soprattutto la produttività della vostra azienda sono sempre in primo piano.

Accessibilità ottimale a tutti i campi di lavoro per una facile manutenzione e gestione della macchina

• il comfort dell'operatore e l'ergonomia aumentano la produttività
• netta separazione tra le aree operative e di manutenzione
• elementi di comando molto robusti, con touch screen adatto alla dura routine di produzione quotidiana
• porte facilmente accessibili ed elementi di rivestimento in lamiera a rapida rimozione
• pannello di controllo principale in versione console come standard, orientabile senza interferenze sui bracci di supporto

Massimo comfort operativo sia nella fase di attrezzaggio sia nella fase di produzione

• unità di controllo principale in versione console per un comfort operativo ottimale sulle macchine con controllo Siemens
• buona visuale dell’area di lavoro grazie ai grandi vetri di sicurezza
• l’ampia porta con guida lineare apre anche la parte superiore dell'area di lavoro
• modalità operativa 2 e 3 nella fornitura di base
• illuminazione a LED nell’area lavoro (regolabile blu/bianco)
• schermo da 24“ con funzione multi-touch e interfaccia operativa HELLER
• unità di controllo principale in versione console, con doppio orientamento
• supporto supplementare per la pistola ad acqua integrata nel corpo della macchina, a portata di mano
• Work-Cam: telecamera nell’area di lavoro con display sull’unità di controllo principale
• Opzioni
• pulsantiera mobile di comando HT2 o HT8
• dispositivo di soffiaggio del vetro per una chiara visione durante la lavorazione con il fluido lubrorefrigerante
• spia di stato a LED per l’indicazione dello stato di lavorazione

Attrezzaggio e caricamento in tempo mascherato grazie al cambio pallet

• ampia porta della stazione di carico, facilmente accessibile e con un grande vetro
• accessibilità ottimale durante i lavori di caricamento e di attrezzaggio, per un comodo utilizzo di gru o sistemi di movimentazione
• stazione di carico del pezzo bloccabile a scatti di 90°, con sblocco a pedale
• illuminazione a LED nella stazione di carico del pezzo (regolabile blu/bianco)
• elementi di controllo e pistole per i liquidi a portata di mano e integrati nel corpo della macchina
• basso “bordo di carico” e breve distanza dal pallet
• porta della stazione di carico ad azionamento automatico
• postazione di attrezzaggio NC girevole automaticamente
• lavaggio automatico della stazione di carico
• sequenza automatica di carico
• sequenza automatica di scarico

Ottimale accessibilità per un rapido attrezzaggio

• attrezzaggio degli utensili durante il funzionamento del mandrino per una maggiore flessibilità
• elementi di comando disposti in modo ergonomico e pannello di controllo touch-screen
• punto di inserimento ad altezza ottimale e con funzione di sblocco integrata per un facile utilizzo
• illuminazione a LED sulla postazione di attrezzaggio del pezzo (blu/bianco regolabile)
• pratico terminale di comando presso la postazione di attrezzaggio degli utensili
• attrezzaggio in tempo mascherato (HZPR)
• codifica degli utensili tramite chip RFID
• tool requirements planning (TRP) per la creazione automatica di liste di carico e scarico

Unità di alimentazione e punti di manutenzione concentrati in pochi punti

• manutenzione molto semplice: tutte le unità di alimentazione a portata di mano con buona accessibilità
• elementi di rivestimento in lamiera facilmente rimovibili per un rapido accesso alle zone di manutenzione
• armadio elettrico con porte facilmente accessibili e bloccabili
• rapido servizio clienti HELLER per una ottimale fornitura di ricambi originali
• manager per pianificare la manutenzione e supportare gli operatori direttamente sulla macchina
• HELLER TPS (Total Productive Services): contratti di assistenza per le ispezioni, le riparazioni e la manutenzione
